Plaque Tournante Atlas
Salut.
Voici les photos de ma plaque tournante Atlas qui peut ce trouver a pas trop cher sur ebay.
Elle a l’option moteur électrique
![Plaque Tournante Atlas 01](https://2img.net/h/nycosp.free.fr/HO/Pont/01.JPG)
![Plaque Tournante Atlas 02](https://2img.net/h/nycosp.free.fr/HO/Pont/02.JPG)

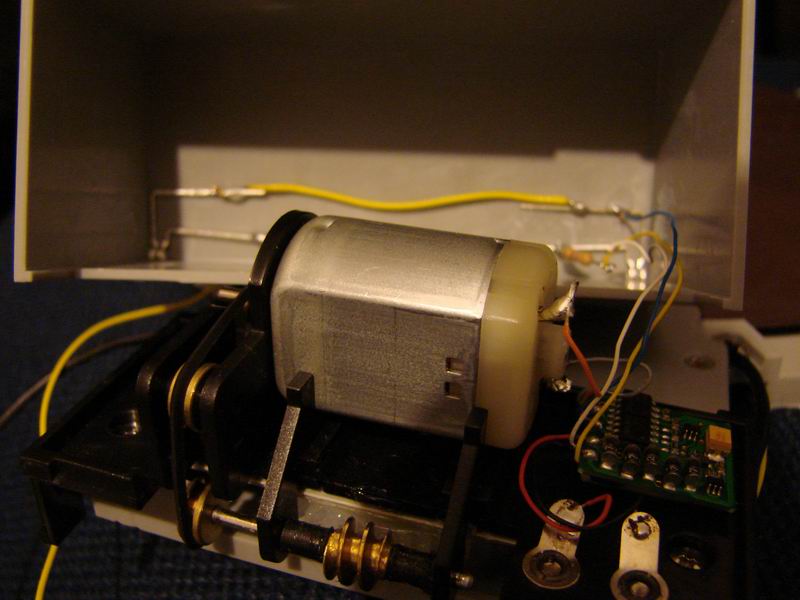

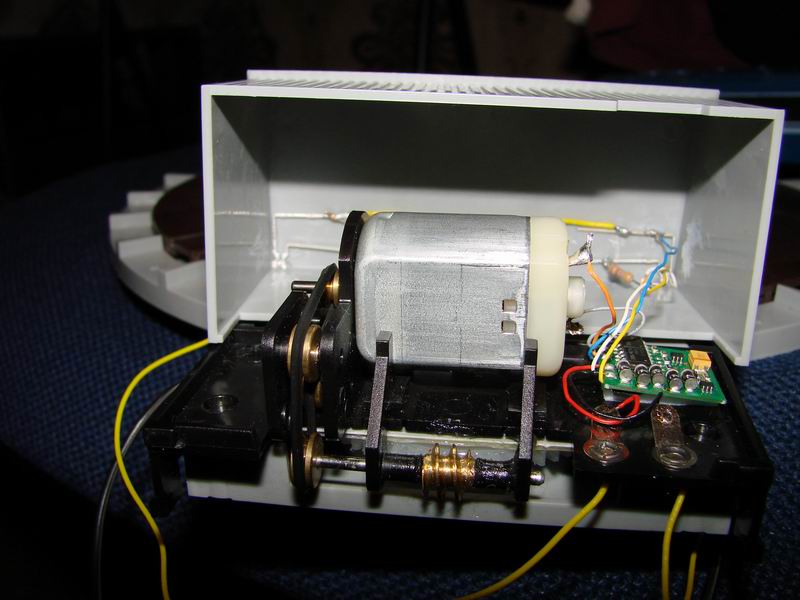

je l'ai équipée d'un décodeur très basique Uhlenbrock .

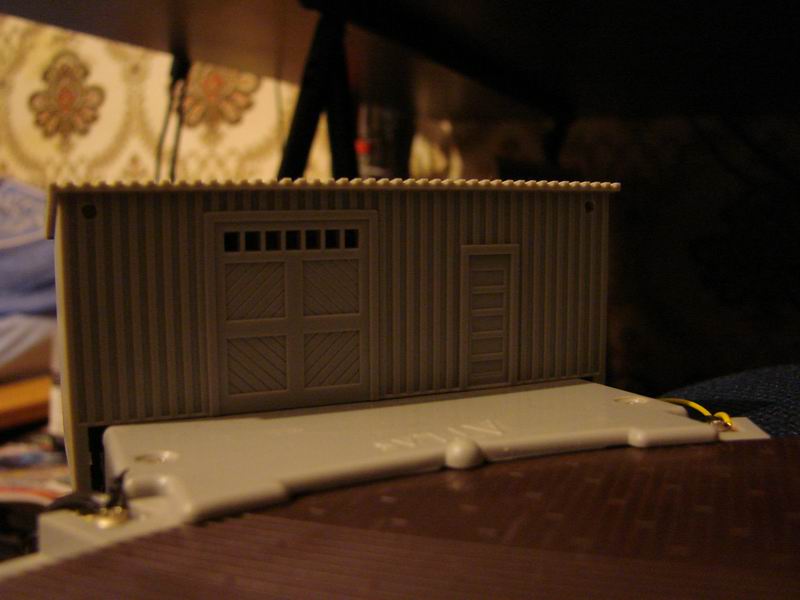

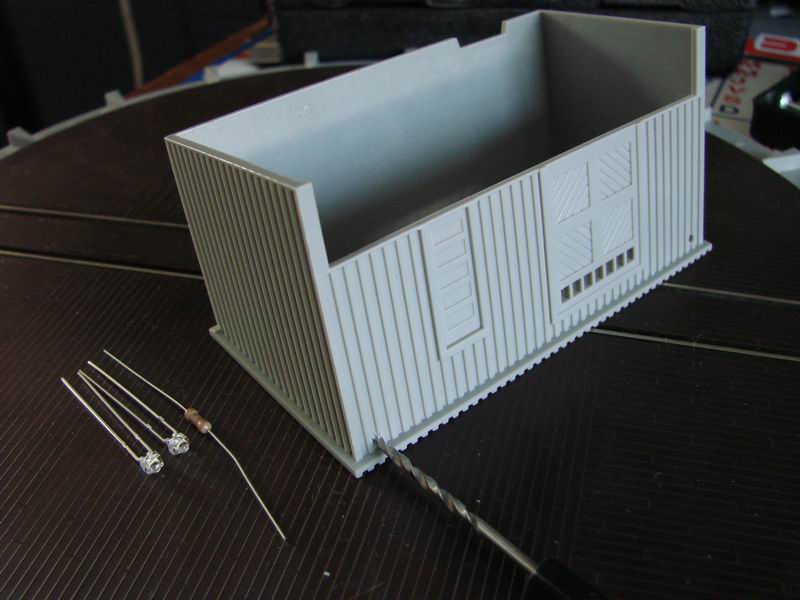

le décodeur commande aussi des Led installé dans le toit de la cabane.
![Plaque Tournante Atlas 03](https://2img.net/h/nycosp.free.fr/HO/Pont/03.JPG)
![Plaque Tournante Atlas 04](https://2img.net/h/nycosp.free.fr/HO/Pont/04.JPG)
![Plaque Tournante Atlas 05](https://2img.net/h/nycosp.free.fr/HO/Pont/05.JPG)
![Plaque Tournante Atlas 06](https://2img.net/h/nycosp.free.fr/HO/Pont/06.JPG)
![Plaque Tournante Atlas 07](https://2img.net/h/nycosp.free.fr/HO/Pont/07.JPG)
![Plaque Tournante Atlas 08](https://2img.net/h/nycosp.free.fr/HO/Pont/08.JPG)
![Plaque Tournante Atlas 10](https://2img.net/h/nycosp.free.fr/HO/Pont/10.JPG)
Voici la plaque tournante en place dans le réseau :
![Plaque Tournante Atlas 11](https://2img.net/h/nycosp.free.fr/HO/Pont/11.JPG)
A la moitié de la rotation les rails de la plaque inverse leurs polarité.
Ainsi il n'y a pas de court circuit si la machine fait un demi tours complet :
![Plaque Tournante Atlas 12](https://2img.net/h/nycosp.free.fr/HO/Pont/12.JPG)
Nicolas
Voici les photos de ma plaque tournante Atlas qui peut ce trouver a pas trop cher sur ebay.
Elle a l’option moteur électrique
![Embarassed](https://2img.net/i/fa/i/smiles/icon_redface.gif)
je l'ai équipée d'un décodeur très basique Uhlenbrock .
le décodeur commande aussi des Led installé dans le toit de la cabane.
Voici la plaque tournante en place dans le réseau :
A la moitié de la rotation les rails de la plaque inverse leurs polarité.
Ainsi il n'y a pas de court circuit si la machine fait un demi tours complet :
![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
Nicolas- Moderateur
- Messages : 1473
Date d'inscription : 16/10/2011
Age : 47
Localisation : Angers
Echelle(s) utilisée(s) : HO - 2 rails
Type d'alimentation :- Digital
Re: Plaque Tournante Atlas
Elle a l'air pas mal du tout cette plaque tournante. Elle fonctionne bien ?
333- Moderateur
- Messages : 584
Date d'inscription : 16/10/2011
Age : 68
Localisation : Beg-Meil
Echelle(s) utilisée(s) : On30, Oe
Type d'alimentation :- Digital
Re: Plaque Tournante Atlas
Oui mais c'est du basique au niveau de la rotation .
c'est le principe du systeme de la croix de Malte :
![Plaque Tournante Atlas 220px-Geneva_mechanism_6spoke_animation](https://2img.net/h/upload.wikimedia.org/wikipedia/commons/thumb/9/9b/Geneva_mechanism_6spoke_animation.gif/220px-Geneva_mechanism_6spoke_animation.gif)
Donc le fonctionnement est plus que simplet et donc fiable.
L’ inconvénient c'est la longueur de la plaque : 225 mm utile.
Donc très bien seulement pour des machines diesel ou électrique type CC ou BB.
La GG1 est trop longue ainsi que toutes les vapeurs avec tendeur en général.
Ma Jouef 231C60 dépasse c'est pourquoi elle est dans l'axe de la voie ainsi que le Tramway qui ne font que traverser la plaque tournante.
c'est le principe du systeme de la croix de Malte :
![Plaque Tournante Atlas 220px-Geneva_mechanism_6spoke_animation](https://2img.net/h/upload.wikimedia.org/wikipedia/commons/thumb/9/9b/Geneva_mechanism_6spoke_animation.gif/220px-Geneva_mechanism_6spoke_animation.gif)
Donc le fonctionnement est plus que simplet et donc fiable.
L’ inconvénient c'est la longueur de la plaque : 225 mm utile.
Donc très bien seulement pour des machines diesel ou électrique type CC ou BB.
La GG1 est trop longue ainsi que toutes les vapeurs avec tendeur en général.
Ma Jouef 231C60 dépasse c'est pourquoi elle est dans l'axe de la voie ainsi que le Tramway qui ne font que traverser la plaque tournante.
![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
Nicolas- Moderateur
- Messages : 1473
Date d'inscription : 16/10/2011
Age : 47
Localisation : Angers
Echelle(s) utilisée(s) : HO - 2 rails
Type d'alimentation :- Digital
Re: Plaque Tournante Atlas
J'aime bien ce principe. C'est efficace.
Il ce pourrai que je me laisse tenter. Je n'ai que des petites machines
J'ai mis deux nouvelles locos dans Oe
Il ce pourrai que je me laisse tenter. Je n'ai que des petites machines
![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif)
J'ai mis deux nouvelles locos dans Oe
![Smile](https://2img.net/i/fa/i/smiles/icon_smile.gif)
Dernière édition par 333 le Mar 17 Avr 2012 - 19:59, édité 1 fois
333- Moderateur
- Messages : 584
Date d'inscription : 16/10/2011
Age : 68
Localisation : Beg-Meil
Echelle(s) utilisée(s) : On30, Oe
Type d'alimentation :- Digital
Re: Plaque Tournante Atlas
Les ref c'est :
Atlas 305 : Plaque tournante manuel .
Atlas 304 : Kit de motorisation de la plaque.
Le moin cher que j'ai trouvé c'est là : http://cgi.ebay.fr/Atlas-00-ho-turntable-/150796114563?pt=UK_Trains_Railway_Models&hash=item231c261a83
et là : http://cgi.ebay.fr/Atlas-HO-Suit-Hornby-OO-Gge-Electric-Surface-Mount-Turntable-VGCB-9-Diameter-/150798071504?pt=UK_Trains_Railway_Models&hash=item231c43f6d0
![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
Atlas 305 : Plaque tournante manuel .
Atlas 304 : Kit de motorisation de la plaque.
Le moin cher que j'ai trouvé c'est là : http://cgi.ebay.fr/Atlas-00-ho-turntable-/150796114563?pt=UK_Trains_Railway_Models&hash=item231c261a83
et là : http://cgi.ebay.fr/Atlas-HO-Suit-Hornby-OO-Gge-Electric-Surface-Mount-Turntable-VGCB-9-Diameter-/150798071504?pt=UK_Trains_Railway_Models&hash=item231c43f6d0
![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
Dernière édition par Nicolas le Dim 24 Déc 2017 - 13:11, édité 1 fois
Nicolas- Moderateur
- Messages : 1473
Date d'inscription : 16/10/2011
Age : 47
Localisation : Angers
Echelle(s) utilisée(s) : HO - 2 rails
Type d'alimentation :- Digital
Re: Plaque Tournante Atlas
Nicolas le banni a écrit:Les ref c'est :
Atlas 305 : Plaque tournante manuel .
tlas 304 : Kit de motorisation de la plaque.
Le moin cher que j'ai trouvé c'est là : http://cgi.ebay.fr/Atlas-00-ho-turntable-/150796114563?pt=UK_Trains_Railway_Models&hash=item231c261a83
et là : http://cgi.ebay.fr/Atlas-HO-Suit-Hornby-OO-Gge-Electric-Surface-Mount-Turntable-VGCB-9-Diameter-/150798071504?pt=UK_Trains_Railway_Models&hash=item231c43f6d0
![]()
Merci Nicolas.
Enchères lancées
![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif)
333- Moderateur
- Messages : 584
Date d'inscription : 16/10/2011
Age : 68
Localisation : Beg-Meil
Echelle(s) utilisée(s) : On30, Oe
Type d'alimentation :- Digital
Re: Plaque Tournante Atlas
Clair que ça habille de suite un diorama !
Nico-59- Moderateur
- Messages : 1255
Date d'inscription : 24/10/2011
Re: Plaque Tournante Atlas
Et alors ?333 a écrit:
Merci Nicolas.
Enchères lancées![]()
![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
Nicolas- Moderateur
- Messages : 1473
Date d'inscription : 16/10/2011
Age : 47
Localisation : Angers
Echelle(s) utilisée(s) : HO - 2 rails
Type d'alimentation :- Digital
Re: Plaque Tournante Atlas
Pas eu
Je n'ai pas pris le temps de m'en occuper et cela m'est passé sous le nez. Je suis nul.
Je me remets en quête
![Embarassed](https://2img.net/i/fa/i/smiles/icon_redface.gif)
Je n'ai pas pris le temps de m'en occuper et cela m'est passé sous le nez. Je suis nul.
Je me remets en quête
![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif)
333- Moderateur
- Messages : 584
Date d'inscription : 16/10/2011
Age : 68
Localisation : Beg-Meil
Echelle(s) utilisée(s) : On30, Oe
Type d'alimentation :- Digital
Re: Plaque Tournante Atlas
salut
c'est très sympa ta plaque tournante
j'ai une question
le camion banania, il est juste posé comme ça, ou il est motorisé ?
c'est très sympa ta plaque tournante
![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif)
j'ai une question
![Smile](https://2img.net/i/fa/i/smiles/icon_smile.gif)
éric85- Messages : 841
Date d'inscription : 02/10/2016
Age : 60
Localisation : vendée
Echelle(s) utilisée(s) : N bientôt du HO
Type d'alimentation :- Analogique
Re: Plaque Tournante Atlas
Connaissant Nico, il a pas pu s'empêcher de faire le nécessaire pour rouler avec
![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
Nico-59- Moderateur
- Messages : 1255
Date d'inscription : 24/10/2011
Re: Plaque Tournante Atlas
Ah oui, tient je ne l'ai jamais presenter celui là.éric85 a écrit:salut
c'est très sympa ta plaque tournante![]()
j'ai une questionle camion banania, il est juste posé comme ça, ou il est motorisé ?
Mais c'est du hors norme, un truc improbable. Une caisse au 1/43 sur un circuit au 1/87. c'était un gros délire.
Pour faire simple c'est une estafette banania (un numero 1 en kiosque) avec un boggie motoriser Fobbi.
Le plancher un peu coupé devant et derrière pour tenir le boggie, les roues de l'estafette collé a ce qu'il reste du plancher.
+ un décodeur et une ampoule pour éclairer l’intérieur.
Un truc rigolo fait en une heure.
![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif)
Le bus que tu vois sur les photo est aussi motoriser par un boggie Fobbi.
Par contre lui est au 1/87 donc réaliste, voici son post : RailBus Saviem
Nicolas- Moderateur
- Messages : 1473
Date d'inscription : 16/10/2011
Age : 47
Localisation : Angers
Echelle(s) utilisée(s) : HO - 2 rails
Type d'alimentation :- Digital
Re: Plaque Tournante Atlas
merci pour té réponse ![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif)
vraiment génial l'autocar
![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif)
vraiment génial l'autocar
![Smile](https://2img.net/i/fa/i/smiles/icon_smile.gif)
éric85- Messages : 841
Date d'inscription : 02/10/2016
Age : 60
Localisation : vendée
Echelle(s) utilisée(s) : N bientôt du HO
Type d'alimentation :- Analogique
Re: Plaque Tournante Atlas

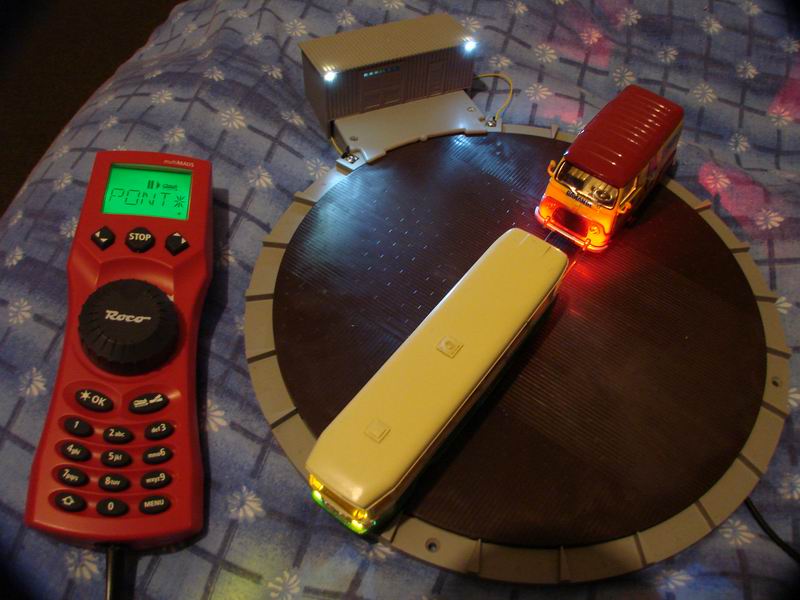

On vois le fonctionnement un peu accelerer dans cette vidéo :
J'ai installer un décodeur dessus comme n'importe quelle loco.
Sauf que quand j'avance ça fait tourner le pont dans un sens, et en sens inverse lorsque je recule.
Lorsque je suis en face de la voie voulue je met l'accelerateur a zero.
J'ai installer un décodeur dessus comme n'importe quelle loco.
Sauf que quand j'avance ça fait tourner le pont dans un sens, et en sens inverse lorsque je recule.
Lorsque je suis en face de la voie voulue je met l'accelerateur a zero.
