Mon ex réseau - Page 2 Empty Re: Mon ex réseau

Message  burro catala le Sam 25 Avr 2020 - 20:14

Septembre 2015 : le réseau prend de la hauteur (1.10 m)

Mon ex réseau - Page 2 4510

Que des avantages !
-vision
-travaux dessous le plateau
-rangement
-et surtout la première étagère sous le plateau allait apporter une autre amélioration radicale...

burro catala

Messages : 86
Date d'inscription : 02/04/2016

Revenir en haut Aller en bas

Mon ex réseau - Page 2 Empty Re: Mon ex réseau

Message  burro catala le Sam 25 Avr 2020 - 20:21

Le tableau de commande réalisé avec le matériel des années 70 était une  source de problèmes sans fin (faux contacts).

Un nouveau TCO  avec des interrupteurs et contacteurs actuels va résoudre ces problèmes. Et ça fait beaucoup plus ferroviaire.

Mon ex réseau - Page 2 4910

Les voies sont réalisées avec des bandes de plasticarte, très facile et très visuel. En gros plan :

Mon ex réseau - Page 2 5710

burro catala

Messages : 86
Date d'inscription : 02/04/2016

Revenir en haut Aller en bas

Mon ex réseau - Page 2 Empty Re: Mon ex réseau

Message  burro catala le Sam 25 Avr 2020 - 20:27

Les sols et le décor de la gare terminus  étaient en voie d'achèvement :

Le sol des débords a été lissé jusqu'au niveau du rail :

Mon ex réseau - Page 2 5210

après séchage et gravillonage (terre naturelle finement tamisée), c'est prêt :

Mon ex réseau - Page 2 5310


Dernière édition par burro catala le Sam 2 Mai 2020 - 19:44, édité 1 fois

burro catala

Messages : 86
Date d'inscription : 02/04/2016

Revenir en haut Aller en bas

Mon ex réseau - Page 2 Empty Re: Mon ex réseau

Message  burro catala le Sam 25 Avr 2020 - 20:33

les petits équipements de voie sont en place (caniveaux, repères de garages francs)

Mon ex réseau - Page 2 5410

Le relief est terminé, notez le sémaphore qui s'adresse aux 2 voies.
Mon ex réseau - Page 2 5510

et au dessous, le mur de soutènement est complété :
Mon ex réseau - Page 2 5610

burro catala

Messages : 86
Date d'inscription : 02/04/2016

Revenir en haut Aller en bas

Mon ex réseau - Page 2 Empty Re: Mon ex réseau

Message  Fab le Dim 26 Avr 2020 - 3:50

Mon ex réseau - Page 2 3097622233 Mon ex réseau - Page 2 3097622233
c'est bien de l'avoir sur-élevé ,et le TCO est nickel


Fab

Messages : 2124
Date d'inscription : 05/07/2012
Age : 57
Localisation : Plouhinec (Finistère)

Echelle(s) utilisée(s) : 1/87 (HO)
Type d'alimentation :
  • Analogique


Revenir en haut Aller en bas

Mon ex réseau - Page 2 Empty Re: Mon ex réseau

Message  burro catala le Dim 26 Avr 2020 - 18:35

Octobre 2015 : mon activité modeliste prend un nouveau départ :

Après plus d'un an de travail sur le réseau, première amélioraiton du matériel roulant : c'est le célèbre Picasso Jouef (version 1983 quand même ) qui ouvre le bal , un modèle trouvé dans un dépôt vente un an avant.

Je l'ai amélioré, à la façon de "Guy Labbez" (http://picasso.superforum.fr/t7552-amel ... ef-rmf-477) article tiré d'un RMF de 2005 :

1-peinture de l'intérieur + rajout d'une porte d'accès au compartiment moteur (non figurée par Jouef, pauvres voyageurs...)

Mon ex réseau - Page 2 5810

2-démontage du moteur, et passage des fils d'alimentation dans le chassis (pour ne plus qu'ils se baladent dans les compartiments).

Mon ex réseau - Page 2 5910

.Mon ex réseau - Page 2 6010

burro catala

Messages : 86
Date d'inscription : 02/04/2016

Revenir en haut Aller en bas

Mon ex réseau - Page 2 Empty Re: Mon ex réseau

Message  burro catala le Dim 26 Avr 2020 - 18:40

Et côté extérieur :

3- mise en place de cablots récupérés sur une grappe de 66000 Jouef, et cercles de phares AMF 87 :

Mon ex réseau - Page 2 6110

4 - enfin, peinture de la vitre des WC et rideaux gris sur les portes du fourgon (sinon, on voyait les fils en gros plan).

Mon ex réseau - Page 2 6210

Ce modèle est vraiment une bonne base : les cablots et les phares suffisent à le métamorphoser.
A partir de là, vous verrez mon activité  est tout le temps passée du "réseau" au "matériel" et vice versa.

burro catala

Messages : 86
Date d'inscription : 02/04/2016

Revenir en haut Aller en bas

Mon ex réseau - Page 2 Empty Re: Mon ex réseau

Message  burro catala le Dim 26 Avr 2020 - 18:58

Toujours à ce moment, la grande première a été l'achat d'un matériel contemporain (jusqu'à lors, je n'avais acheté que du matériel d'occase généralement du Roco des années 80 (matériel qui me satisfait d'ailleurs pleinement).

Il s'agissait du X 2100 Hornby-Jouef : j'étais émerveillé par son fonctionement, etc...
par la suite j'ai un peu déchanté : pas d'aménagement intérieur, et surtout la face avant défigurée par l'absence du support en relief du logo. je ne suis pas un compteur de rivet, mais il y a parfois des erreurs qui dénaturent complètement les modèles. Et en plus, l'arbre de transmission sautait régulièrement dans les courbes serrées, j'ai du le bidouiller en le rallongeant.
Bref, j'aurais du  acquérir le Lima, mieux reproduit sur ces points. Mais cet autorail  allait par la suite être bien amélioré, aujourd'hui je l'aime bien quand même...

Mon ex réseau - Page 2 6310

Mon ex réseau - Page 2 6410

burro catala

Messages : 86
Date d'inscription : 02/04/2016

Revenir en haut Aller en bas

Mon ex réseau - Page 2 Empty Re: Mon ex réseau

Message  burro catala le Dim 26 Avr 2020 - 19:04

En décembre, un petit retour en s'occupant du réseau ,
un petit travail non prévu, avec deux morceaux de quai d'origine indéterminée retrouvés au fond de la boîte que tout bon modéliste possède, celle avec les chutes, débris et autres :

Mon ex réseau - Page 2 6510

Après découpe aux bonnes dimensions et réhausse :

Mon ex réseau - Page 2 6610

recouvrement de carton imitation pierre et parements d'angles, peinture bordures en blanc et saupoudrage de terre très fine :

Mon ex réseau - Page 2 6710

... on obtient un petit quai marchandises qui complète bien la gare secondaire.

burro catala

Messages : 86
Date d'inscription : 02/04/2016

Revenir en haut Aller en bas

Mon ex réseau - Page 2 Empty Re: Mon ex réseau

Message  Fab le Lun 27 Avr 2020 - 4:40

un joli petit quai à marchandise fait avec 3 fois rien !

le Picasso Jouef j'en ai quelques uns !
bien cette idée d'aménagement et de passage des fils

Fab

Messages : 2124
Date d'inscription : 05/07/2012
Age : 57
Localisation : Plouhinec (Finistère)

Echelle(s) utilisée(s) : 1/87 (HO)
Type d'alimentation :
  • Analogique


Revenir en haut Aller en bas

Mon ex réseau - Page 2 Empty Re: Mon ex réseau

Message  burro catala le Lun 27 Avr 2020 - 20:39

Le parc de matériel roulant s'accroissait très vite à cette époque : en fait, tout ce que j'avais loupé en 37 ans d'arrêt du modélisme : je rattrapais le temps perdu, via ebay et autres : esentiellement du Roco, Lima, etc...  Du coup, plus aucune place pour le stocker. L'étagère inférieure du nouveau support du réseau a servi de gare de rangement :

Mon ex réseau - Page 2 6810

Mon ex réseau - Page 2 6910

En regardant bien, on voit là un des défauts majeurs du réseau : les connexions électriques mal fixées, qui seront source de  bien des dysfonctionnements : un pistolet de colle et des bonnes soudures, auraient permis d'éviter bien des problèmes...

burro catala

Messages : 86
Date d'inscription : 02/04/2016

Revenir en haut Aller en bas

Mon ex réseau - Page 2 Empty Re: Mon ex réseau

Message  burro catala le Lun 27 Avr 2020 - 20:43

Avoir tout le matériel sous la main (et non dans les boites) permet de mieux en profiter, de varier les circulations :

ambiance grandes lignes :
Mon ex réseau - Page 2 7010


et desserte rurale :
Mon ex réseau - Page 2 7210

burro catala

Messages : 86
Date d'inscription : 02/04/2016

Revenir en haut Aller en bas

Mon ex réseau - Page 2 Empty Re: Mon ex réseau

Message  burro catala le Lun 27 Avr 2020 - 20:47

Puis, miracle du modélisme, une forêt de sapins a poussé d'un coup sur la montagne :

Mon ex réseau - Page 2 7310

Mon ex réseau - Page 2 7410

burro catala

Messages : 86
Date d'inscription : 02/04/2016

Revenir en haut Aller en bas

Mon ex réseau - Page 2 Empty Re: Mon ex réseau

Message  burro catala le Lun 27 Avr 2020 - 20:53

Avec l'année 2016, je m'attaquais à plus technique : le remplacement des boitiers d'aiguillages par des tirettes.
Il faut dire que, même camouflées, ce n'était pas très joli...

Après c'est mieux :

Mon ex réseau - Page 2 7510

Mon ex réseau - Page 2 7610

Les commandes s'effectuant par des tringles passant sous le plateau et des boutons sur la face avant :

Mon ex réseau - Page 2 7710

Mon ex réseau - Page 2 7810

Mon ex réseau - Page 2 7910

burro catala

Messages : 86
Date d'inscription : 02/04/2016

Revenir en haut Aller en bas

Mon ex réseau - Page 2 Empty Re: Mon ex réseau

Message  Nicolas le Lun 27 Avr 2020 - 20:57

Pas bete le système de tringle.

Je vois que je ne suis pas le seul à avoir eu une période très dépensière.
Wink
Nicolas
Nicolas
Moderateur

Messages : 1262
Date d'inscription : 16/10/2011
Age : 44
Localisation : Angers

Echelle(s) utilisée(s) : HO - 2 rails
Type d'alimentation :
  • Digital


Revenir en haut Aller en bas

Mon ex réseau - Page 2 Empty Re: Mon ex réseau

Message  burro catala le Lun 27 Avr 2020 - 21:08

En quantité oui, pas mal d'achats, mais finalement pas trop chers.
Maintenant, j'achète beaucoup moins, mais comme c'est les nouveautés actuelles, ouille !!

La gare terminus avait  subi le même traîtement :

avant :

Mon ex réseau - Page 2 8510


après :

Mon ex réseau - Page 2 8610

Le moteur électrique de l'aiguille d'entrée a disparu ! Ne reste qu'un caniveau béton avec une tringle de commande, qui disparait dans un muret de soutènement , quelque chose qui pourrait exister :
Mon ex réseau - Page 2 8710

Soulevons ces buissons , et hop... un moteur Peco apparaît !

Mon ex réseau - Page 2 8811

burro catala

Messages : 86
Date d'inscription : 02/04/2016

Revenir en haut Aller en bas

Mon ex réseau - Page 2 Empty Re: Mon ex réseau

Message  Fab le Mar 28 Avr 2020 - 6:40

il est vrai que les boitiers de commande des aiguilles
n'étaient pas très gracieux.
perso je les avaient enlevés proprement mis sous table en soudant une rallonge sur le système de commande .
bon cela reste des électro-aimants donc rapide
le tout commander par des bouton-poussoirs à levier (ça évitait de griller les bobines .

ta gare souterraine n'était pas en liaison avec le réseau , si j'ai bien compris
tu étais obligé de recomposer tes trains au fur et à mesure ?

génial l'idée du buisson dissimulateur des moteurs d'aiguillage

Mon ex réseau - Page 2 1027498735 Mon ex réseau - Page 2 3097622233 Mon ex réseau - Page 2 3097622233

Fab

Messages : 2124
Date d'inscription : 05/07/2012
Age : 57
Localisation : Plouhinec (Finistère)

Echelle(s) utilisée(s) : 1/87 (HO)
Type d'alimentation :
  • Analogique


Revenir en haut Aller en bas

Mon ex réseau - Page 2 Empty Re: Mon ex réseau

Message  éric85 le Mar 28 Avr 2020 - 6:41

salut
c'est superbe et plein d'idée, les tirettes le moteur caché etc etc Mon ex réseau - Page 2 3097622233
éric85
éric85

Messages : 500
Date d'inscription : 02/10/2016
Age : 56
Localisation : vendée

Echelle(s) utilisée(s) : N
Type d'alimentation :
  • Analogique


Revenir en haut Aller en bas

Mon ex réseau - Page 2 Empty Re: Mon ex réseau

Message  burro catala le Mar 28 Avr 2020 - 15:54

Pour te répondre Fab, la gare souterraine n'était pas raccordée, il aurait fallu que je la prévoie dès le début. A ce stade, il aurait fallu rajouter une rampe extérieure avec boucle plus un faisceau d'aiguilles avec toute la longueur nécessaire, bref, autant tout reprendre le réseau à 0.
C'est d'ailleurs comme ça que finira ce topic (je peux déjà vous dévoiler la fin, de toute façon, c'est dans le titre !)
Je composais les rames à la main, avec une goulotte, c'est moins pire que de stocker dans les boîtes à chaque fois.

burro catala

Messages : 86
Date d'inscription : 02/04/2016

Revenir en haut Aller en bas

Mon ex réseau - Page 2 Empty Re: Mon ex réseau

Message  Nicolas le Mar 28 Avr 2020 - 17:42

Même si ce réseaux n'existe plus, il y a plein de bonnes idées intéressantes.
merci.
Mon ex réseau - Page 2 1027498735
Nicolas
Nicolas
Moderateur

Messages : 1262
Date d'inscription : 16/10/2011
Age : 44
Localisation : Angers

Echelle(s) utilisée(s) : HO - 2 rails
Type d'alimentation :
  • Digital


Revenir en haut Aller en bas

Mon ex réseau - Page 2 Empty Re: Mon ex réseau

Message  Fab le Mer 29 Avr 2020 - 7:56

si tu composais avec des goulottes c'était déjà largement mieux que unité par unité .


Fab

Messages : 2124
Date d'inscription : 05/07/2012
Age : 57
Localisation : Plouhinec (Finistère)

Echelle(s) utilisée(s) : 1/87 (HO)
Type d'alimentation :
  • Analogique


Revenir en haut Aller en bas

Mon ex réseau - Page 2 Empty Re: Mon ex réseau

Message  burro catala le Ven 1 Mai 2020 - 20:38

Avec la suppression des boitiers d'aiguille, les quais ont pu être rallongés :

Mon ex réseau - Page 2 8910

ensuite, restait à camoufler le dernier morceau visible du plateau : la tranche du niveau supérieur :

Mon ex réseau - Page 2 9110

Pour éviter des chutes, d'abord une cloture en fil de fer tendue sur des piquets (en corde à piano)

Mon ex réseau - Page 2 10110

ensuite enfouie dans un mur "béton" en partie, puis en pierres, enfin en terrain naturel :


Mon ex réseau - Page 2 11110

Mon ex réseau - Page 2 11210

burro catala

Messages : 86
Date d'inscription : 02/04/2016

Revenir en haut Aller en bas

Mon ex réseau - Page 2 Empty Re: Mon ex réseau

Message  burro catala le Ven 1 Mai 2020 - 20:50

Juin 2016 : Travail sur l'ordinateur :
Avec cette barrière un problème est apparu : avec le déport en courbe du matériel, celui ci frôlait la cloture: il fallait le signaler. au personnel.
Mon ex réseau - Page 2 11310

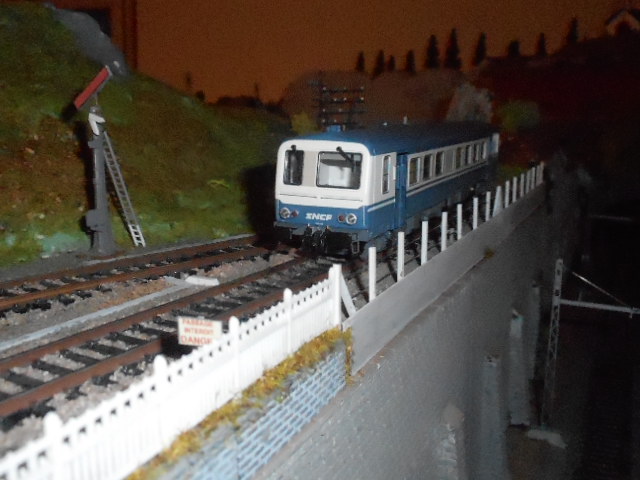

Une pancarte s'imposait :
Mon ex réseau - Page 2 11410

J'en ai profité pour faire une planche d'inscriptions qui ont été posées un peu partout sur le réseau : très plaisant et celà donne de la vie au décor.

Ainsi, des petits éléments extra ferroviaires : de la signalisation routière. Les panneaux ont été récupérés sur Wikipedia et raccourcis à 1 cm de diamètre ou de base. Avantage de ce site : même les panneaux anciens
y figurent, comme le STOP  rond :



Mon ex réseau - Page 2 9310


Une fois en place : sur la route de montagne :

Mon ex réseau - Page 2 9410


Et sur la place de la gare, avec en + le logo SNCF typique des façades de gares des années 70 : vous en souvenez vous ?
Mon ex réseau - Page 2 9510

burro catala

Messages : 86
Date d'inscription : 02/04/2016

Revenir en haut Aller en bas

Mon ex réseau - Page 2 Empty Re: Mon ex réseau

Message  burro catala le Ven 1 Mai 2020 - 20:59

Mais surtout pour la signalisation des gares, qui manquait :

A Cerdon, j'ai voulu représenter la signalétique lumineuses sur blocs blancs avec lettres bleues (on en trouve sur toutes photos d'époque) ainsi que les pancartes des trains attendus :
Mon ex réseau - Page 2 9710

Et également les pancartes de direction (la gare se situe donc vers Toulouse...)

Mon ex réseau - Page 2 9810

Un nouvel accès donne directement sur les autobus en correspondance, avec l'inévitable composteur à billets orange posé sur des hachures grises et oranges :
Mon ex réseau - Page 2 9610

burro catala

Messages : 86
Date d'inscription : 02/04/2016

Revenir en haut Aller en bas

Mon ex réseau - Page 2 Empty Re: Mon ex réseau

Message  burro catala le Ven 1 Mai 2020 - 21:04

La gare de Villeneuve, plus à l'écart, a conservé sa signalétique métallique ancienne :

Mon ex réseau - Page 2 9910

Correspondance avec un autocar Matchbox, vraiment d'époque ! dommage qu'il soit traité au 1/100e, il a une belle allure.
Des lampadaires (fictifs) ont été installés partout.
Mon ex réseau - Page 2 10010

burro catala

Messages : 86
Date d'inscription : 02/04/2016

Revenir en haut Aller en bas

Mon ex réseau - Page 2 Empty Re: Mon ex réseau

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 2 sur 5 Précédent  1, 2, 3, 4, 5  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
