RESEAU DE T2073 Empty RESEAU DE T2073

Message  T2073 Jeu 28 Avr 2016 - 18:33

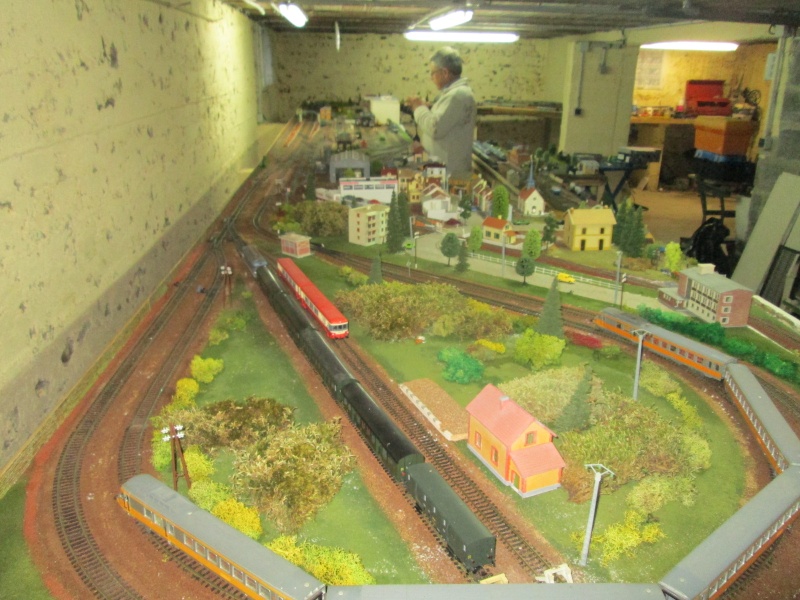

Il s'agit d'un réseau double voie avec 2 raquettes et une bifurcation avec ligne à voie unique.

Le thème est Caen Cherbourg avec comme gare principale Lison et son dépôt (fictif par rapport à la réalité).
A Lison, part la ligne vers Coutances qui sera prolongée aussi dans le futur avec boucle de retournement.

Le réseau en sous-sol est étendu sur 10 m de long et 3 m de large. Il est actuellement en cours de prolongement sur 6.5 * 3m. Je présenterai ultérieurement l'extension.

C'est du tout diesel. Commande analogique gérée par 4 transfos et 2 télécommandes. Je passe progressivement aux synoptiques pour la gestion des aiguilles et des cantons. De multiples possibilités de trafic et manoeuvre.

RESEAU DE T2073 Reseau10

RESEAU DE T2073 Img_5410

RESEAU DE T2073 Img_5411

RESEAU DE T2073 Img_5810

RESEAU DE T2073 Img_5010

RESEAU DE T2073 1401re10
T2073
T2073

Messages : 85
Date d'inscription : 27/04/2016

Revenir en haut Aller en bas

RESEAU DE T2073 Empty Re: RESEAU DE T2073

Message  Nicolas Jeu 28 Avr 2016 - 22:14

Un beau réseaux.
ca doit être plaisant une tel superficie.


Que du Français a ce que je vois .
Par contre il y a une intrus dans tes diesel. Wink
Nicolas
Nicolas
Moderateur

Messages : 1469
Date d'inscription : 16/10/2011
Age : 47
Localisation : Angers

Echelle(s) utilisée(s) : HO - 2 rails
Type d'alimentation :
  • Digital


Revenir en haut Aller en bas

RESEAU DE T2073 Empty Re: RESEAU DE T2073

Message  Clofer Ven 29 Avr 2016 - 11:31

Boudi couillon !!!!! C'est un hall de gare ... on pourrait en ranger des autos !
Blague à part, c'est vraiment un très beau réseau, pas limité par ds considérations d'encombrement. Le décor correspond aux années - hélas révolues - qu'on aime tous, celles des vrais trains.
Mais tu m'as l'air du métier, donc de bien savoir gérer réseau ferré et engins.
Super !
Clofer
Clofer

Messages : 116
Date d'inscription : 09/10/2015
Age : 72
Localisation : Paris, Fort Mahon (80) et Barbotan (32)


Revenir en haut Aller en bas

RESEAU DE T2073 Empty Re: RESEAU DE T2073

Message  Nicolas Ven 29 Avr 2016 - 12:41

C'est l'histoire des cantons qui m'a toujours épater.

Vous avez plusieurs cerveau pour gerer plusieurs train sur le meme reseau ?
Nicolas
Nicolas
Moderateur

Messages : 1469
Date d'inscription : 16/10/2011
Age : 47
Localisation : Angers

Echelle(s) utilisée(s) : HO - 2 rails
Type d'alimentation :
  • Digital


Revenir en haut Aller en bas

RESEAU DE T2073 Empty Re: RESEAU DE T2073

Message  T2073 Ven 29 Avr 2016 - 18:04

Bonsoir

Oui la 72000 est une intruse. Mais il y en a qui ont circulé en transit pour des trains de pèlerins sur la ligne Caen Rennes. Celle-ci est (était) interdite aux 67400 (300) .
J'ai cette machine depuis peu, elle manquait à ma collection. Je les avaient connu dans ma jeunesse sur Le Mans Nantes et pris gamin le Maine Océan Paris Nantes en 3h en diesel sur la totalité du parcours. 1 fois le Jules Verne avec le grand père.

Les BV sont en plâtre synthétique. Ils ont remplacé les gares en plastique.

Pour les cantons, c'est une habitude. J'arrive à faire rouler 3 rames de 6 voitures simultanément. Il faut être vif d'esprit... J'attends l'extension pour faire joujou avec des pas d'IPCS.

Je ne suis pas puriste en déco, le but étant avant tout que le réseau roule dans un décor acceptable.

J'aime bien les UM compris de caravelles. Comme en vrai à l'époque où elles sillonnaient la Normandie.

Selon les saisons je change le matériel pour changer d'époque. Actuellement ce sont les corails. Dans 3 mois les vertes (USI UIC OCEM et DEV) vont revenir et les corails vont être remisées.

SVP
Guillaume
T2073
T2073

Messages : 85
Date d'inscription : 27/04/2016

Revenir en haut Aller en bas

RESEAU DE T2073 Empty Re: RESEAU DE T2073

Message  Sylvestre Dim 1 Mai 2016 - 7:50

Génial autant de place: c'est un beau réseau que tu as la
Sylvestre
Sylvestre

Messages : 302
Date d'inscription : 09/06/2014
Age : 61
Localisation : Landes (et il y a de la place !!)


Revenir en haut Aller en bas

RESEAU DE T2073 Empty Re: RESEAU DE T2073

Message  Fab Mer 4 Mai 2016 - 4:14

aaaaaah un sous -sol rien que pour le réseau
longtemps cela a été un rêve
c'est superbe !

pour l'intruse , c'est marrant j'aurai plutôt dit la vapeur !
vu que c'est un réseau diesel .

Fab

Messages : 2527
Date d'inscription : 05/07/2012
Age : 60
Localisation : Plouhinec (Finistère)

Echelle(s) utilisée(s) : 1/87 (HO)
Type d'alimentation :
  • Analogique


Revenir en haut Aller en bas

RESEAU DE T2073 Empty Re: RESEAU DE T2073

Message  T2073 Mer 4 Mai 2016 - 19:27

La vapeur n'est là que pour une circulation spéciale. J'ai seulement 2 motrices de ce type qui sont rarement sur le réseau.

Le problème du sous-sol est l'humidité.
Suite à des problèmes lié à ce phénomène, J'ai mis en place une VMC à commande horaire et hygrométrique. (Je bosse là dedans).
Depuis tout en rentré dans l'ordre.

Le module d'extension est en cours de préparation. On ajoute 7.5 m de long en double voie. Aller et retour ça fait 15 mL de plus en circulation avec 2 évitements 2 pas d'IPCS, 2 EP et une future connexion pour une gare terminus au centre.

RESEAU DE T2073 Img_6510

RESEAU DE T2073 Img_6511

RESEAU DE T2073 Img_6512

Le réseau est à 1.1 m de haut. Cause : Problèmes de dos.

SVP

Guillaume
T2073
T2073

Messages : 85
Date d'inscription : 27/04/2016

Revenir en haut Aller en bas

RESEAU DE T2073 Empty Re: RESEAU DE T2073

Message  Fab Jeu 5 Mai 2016 - 6:46

ça fait un sacré morceaux en sus
ta boucle de retournement fait combien de rayon 60 ? 80 ?

Fab

Messages : 2527
Date d'inscription : 05/07/2012
Age : 60
Localisation : Plouhinec (Finistère)

Echelle(s) utilisée(s) : 1/87 (HO)
Type d'alimentation :
  • Analogique


Revenir en haut Aller en bas

RESEAU DE T2073 Empty Re: RESEAU DE T2073

Message  T2073 Jeu 5 Mai 2016 - 10:42

Bonjour

Je serai en rayon de 60cm pour la voie extérieure. TOut le matériel passe. C'est pas esthétique au niveau des rames mais je m'en moque.
Je souhaite conserver de la place pour la future gare terminus et une boucle de retournement pour la VU qui sera aussi prolongée au niveau du dessous.

Ce coup-ci, j'ai pris du contreplaqué extérieur et traité les planches avant montage avec de la peinture bois.
En cours de réalisation de la nomenclature pour le matériel. Rail, support ballast en liège, aiguilles.

SVP
Guillaume

T2073
T2073

Messages : 85
Date d'inscription : 27/04/2016

Revenir en haut Aller en bas

RESEAU DE T2073 Empty Re: RESEAU DE T2073

Message  ROULAPLA Jeu 5 Mai 2016 - 13:09

Très très impressionnant ce réseau !!!

.
ROULAPLA
ROULAPLA

Messages : 207
Date d'inscription : 01/09/2015
Age : 74
Localisation : Bretagne 22


Revenir en haut Aller en bas

RESEAU DE T2073 Empty Re: RESEAU DE T2073

Message  Fab Jeu 5 Mai 2016 - 17:11

merci !
60 cm je crois que c'est un minimum qu'il faut !
en dessous ça doit coincer sérieusement.

Fab

Messages : 2527
Date d'inscription : 05/07/2012
Age : 60
Localisation : Plouhinec (Finistère)

Echelle(s) utilisée(s) : 1/87 (HO)
Type d'alimentation :
  • Analogique


Revenir en haut Aller en bas

RESEAU DE T2073 Empty Re: RESEAU DE T2073

Message  T2073 Jeu 5 Mai 2016 - 17:29

Il ne faut pas descendre en dessous de 500 mm de rayon pour des matériels récents. C'est le rayon intérieur des raquettes du réseau actuel. Tout passe.
SVP
Guillaume
T2073
T2073

Messages : 85
Date d'inscription : 27/04/2016

Revenir en haut Aller en bas

RESEAU DE T2073 Empty Re: RESEAU DE T2073

Message  Nico-59 Lun 9 Mai 2016 - 16:37

Tout cela me laisse rêveur... Des heures de boulot, mais des heures de plaisir aussi après...
Je suppose qu'avec un tel sous-sol, tu ne dois pas être très bronzé en été Laughing
Nico-59
Nico-59
Moderateur

Messages : 1255
Date d'inscription : 24/10/2011

Revenir en haut Aller en bas

RESEAU DE T2073 Empty Re: RESEAU DE T2073

Message  T2073 Mar 12 Juil 2016 - 19:21

Bonsoir

La semelle en liège a été posée. On attaque la pose de la voie.

Etape suivante, l'électricité avec raccordement provisoire sur l'existant y compris le tableau de commande actuel pour la partie commande/cantons.

RESEAU DE T2073 07072011

RESEAU DE T2073 07072010

SVP

Guillaume
T2073
T2073

Messages : 85
Date d'inscription : 27/04/2016

Revenir en haut Aller en bas

RESEAU DE T2073 Empty Re: RESEAU DE T2073

Message  Fab Sam 16 Juil 2016 - 16:57

ça avance
bravo !

Fab

Messages : 2527
Date d'inscription : 05/07/2012
Age : 60
Localisation : Plouhinec (Finistère)

Echelle(s) utilisée(s) : 1/87 (HO)
Type d'alimentation :
  • Analogique


Revenir en haut Aller en bas

RESEAU DE T2073 Empty Re: RESEAU DE T2073

Message  ROULAPLA Sam 16 Juil 2016 - 17:36

+ 1  !!!

.
ROULAPLA
ROULAPLA

Messages : 207
Date d'inscription : 01/09/2015
Age : 74
Localisation : Bretagne 22


Revenir en haut Aller en bas

RESEAU DE T2073 Empty Re: RESEAU DE T2073

Message  T2073 Mar 11 Oct 2016 - 19:59

Bonsoir

Peu posté sur le sujet pour la bonne raison que j'ai peu bossé dessus depuis juillet.

La voie est posée et essayée avec une alimentation provisoire, l'électricité est en cours. Passage d'un cäble 10 paires sous les planches et réalisation des alimentations tous les mètres ainsi que les futurs cantons. Les aiguilles sont raccordées électriquement et essayées aussi.
Le boulot reprend peu à peu.
On va préparer la jonction avec le réseau actuel en même temps que la connexion électrique avec le tableau de commande actuel le jour J.

Ensuite on va essayer et décorer un peu et faire circuler. Ensuite pose du ballast.
Je ferai des photos prochainement.
Impatient d'essayer le mètres linéaires en plus.

SVP
Guillaume

T2073
T2073

Messages : 85
Date d'inscription : 27/04/2016

Revenir en haut Aller en bas

RESEAU DE T2073 Empty Re: RESEAU DE T2073

Message  Fab Sam 15 Oct 2016 - 15:47

il faut le temps au temps
et on consacre le temps que l'on peut
alors il est des sujets où les post peuvent se distancer et c'est normal .
faut pas t'alarmer pour autant

personnellement ça fait un bail que je n'ai pas travaillé sur mon réseau et j'ai l'impression que ce n'est pas pour tout de suite non plus !

Fab

Messages : 2527
Date d'inscription : 05/07/2012
Age : 60
Localisation : Plouhinec (Finistère)

Echelle(s) utilisée(s) : 1/87 (HO)
Type d'alimentation :
  • Analogique


Revenir en haut Aller en bas

RESEAU DE T2073 Empty Re: RESEAU DE T2073

Message  T2073 Mar 18 Oct 2016 - 19:31

Pour notre ami vendéen, voici la pose de la semelle en courbe (2010) ou sur zone d'aiguille (2012).

RESEAU DE T2073 1008tr10

RESEAU DE T2073 1211re10
T2073
T2073

Messages : 85
Date d'inscription : 27/04/2016

Revenir en haut Aller en bas

RESEAU DE T2073 Empty Re: RESEAU DE T2073

Message  éric85 Mar 18 Oct 2016 - 19:32

je suis Wink
éric85
éric85

Messages : 839
Date d'inscription : 02/10/2016
Age : 59
Localisation : vendée

Echelle(s) utilisée(s) : N bientôt du HO
Type d'alimentation :
  • Analogique


Revenir en haut Aller en bas

RESEAU DE T2073 Empty Re: RESEAU DE T2073

Message  T2073 Lun 31 Oct 2016 - 19:41

Bonsoir

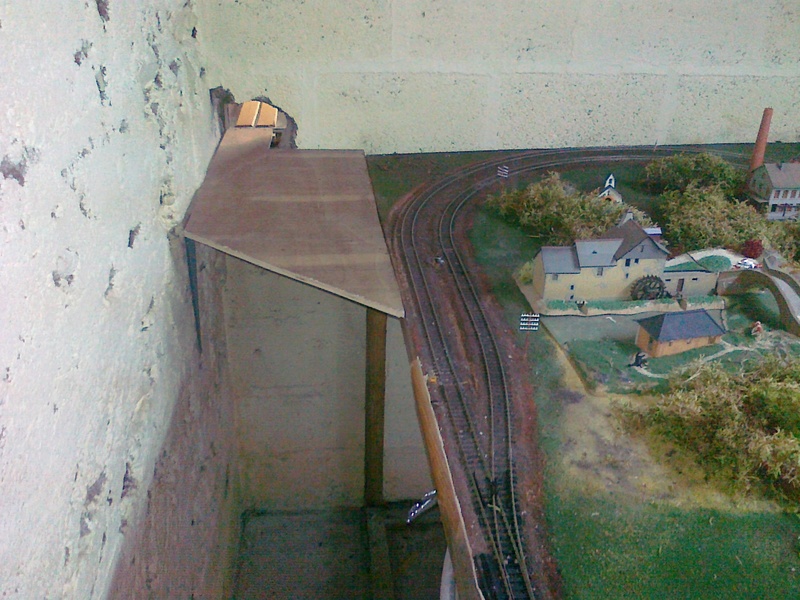

Basculement effectué ce week-end.
Les cantons et alimentations sont opérationnelles.
Reste à faire avant circulations régulières :

Bordures anti-chute + plateau au niveau du raccordement.
Raccordement des aiguilles sur l'ancien poste de commande.
Portail du tunnel dans la cloison.
Pose du ballast et du flocage.
Déco sur les murs attenants.
Dépose partielle de l'ancien module dont la planche est pourrie à cause de l'humidité.

RESEAU DE T2073 1610re13

RESEAU DE T2073 1610re12

RESEAU DE T2073 1610re10

RESEAU DE T2073 1610re16

RESEAU DE T2073 1610re14

RESEAU DE T2073 1610re11

RESEAU DE T2073 1610re15
T2073
T2073

Messages : 85
Date d'inscription : 27/04/2016

Revenir en haut Aller en bas

RESEAU DE T2073 Empty Re: RESEAU DE T2073

Message  Fab Mar 1 Nov 2016 - 8:47

joli travail !
une sacrée modification qu'il a fallut faire

Fab

Messages : 2527
Date d'inscription : 05/07/2012
Age : 60
Localisation : Plouhinec (Finistère)

Echelle(s) utilisée(s) : 1/87 (HO)
Type d'alimentation :
  • Analogique


Revenir en haut Aller en bas

RESEAU DE T2073 Empty Re: RESEAU DE T2073

Message  T2073 Mar 1 Nov 2016 - 11:47

Bonjour

Le raccordement est provisoire si on peut dire.

Je vais préparer un autre module en remplacement de la planche abîmée. Il y aura à nouveau un basculement. On verra ça une fois l'extension finalisée. Ah cette humidité dans les sous-sols de campagne.

Suite aux problèmes rencontrés :

Pose d'une VMC avec 3 grilles d'entrée d'air de 100 cm2. Arrêt de la VMC en dessous de 10°C ambiant.

Contreplaqué traité extérieur, peint avec de la peinture bois extérieure. (le noir sur l'extension).

Mise en place d'un radiateur électrique de chantier avec commande hygrométrique et thermostatique.

Depuis plus de moisissure. Mais les planches attaquées sont bonnes à refaire.

SVP
Guillaume



T2073
T2073

Messages : 85
Date d'inscription : 27/04/2016

Revenir en haut Aller en bas

RESEAU DE T2073 Empty Re: RESEAU DE T2073

Message  éric85 Mar 1 Nov 2016 - 11:59

salut
une vmc Hygroréglable ?
éric85
éric85

Messages : 839
Date d'inscription : 02/10/2016
Age : 59
Localisation : vendée

Echelle(s) utilisée(s) : N bientôt du HO
Type d'alimentation :
  • Analogique


Revenir en haut Aller en bas

RESEAU DE T2073 Empty Re: RESEAU DE T2073

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
