57, rue EFFEIFE Empty 57, rue EFFEIFE

Message  jeanmichelfr11 le Lun 30 Juin 2014 - 18:43

Bonjour,

57 rue EFFEIFE, qu'est-ce que c'est où est-ce ?

C'est tout simplement le nouveau réseau proposé par "Clés pour le Train Miniature n° 13", paru aux Editions LR Presse (pub gratuite)...

Et c'est aussi ce réseau que je vais faire en HO...

Il est vrai que je me suis un peu dispersé ces derniers temps et au lieu "d'avancer", je piétine, donc on resserre les vis et c'est partit...

Déjà je viens d'acheter le premier bâtiment pour cette gare, le fameux abri de quai Faller réf 1110 :

57, rue EFFEIFE 111010
(image trouvée sur le net, flemme de faire les photos)

et sur la route on trouvera aussi celà, entre autres véhicules :

57, rue EFFEIFE 260610
(image trouvée sur le net, flemme de faire les photos)

Il est dommage que Brékina ne fasse pas les remorques d'époques pour faire de beaux ensembles routiers...

Bon revenons au vif du sujet, le plan des voies est simple (3 aiguillages) et l'environnement est plutôt urbain (ça tombe bien, les bâtiments des clés minitures précédents vont servir) :

57, rue EFFEIFE 5710
(image trouvée sur le net, flemme de faire les photos)

La voie est de la Peco Setrack code 100. Le réseau sera en commande analogique (Passera au digital par la suite). Les dimensions de ce réseau sont de  : 1,29 x 0,40 x 0,45 m (L x l x h).

La voie est commandée pour août 2014, ce mois-ci, une 030 TU REE viendra rejoindre le parc des engins moteurs... Peut-être ensuite un Picasso JOUEFen lieu et place du X2120...

Par rapport au plan d'urbanisme, la halle marchandises ne sera pas obligatoirement présente, mais le qui haut ou elle devrait se situer lui sera à sa place... Aubance n'est pas abandonnée, elle sera juste construite à la suite et sera sur la droite de ce réseau...

Amicalement...

jeanmichelfr11
jeanmichelfr11
jeanmichelfr11

Messages : 1433
Date d'inscription : 08/11/2012
Age : 59
Localisation : Narbonne (Aude)


http://j.olmos.free.fr/

Revenir en haut Aller en bas

57, rue EFFEIFE Empty Re: 57, rue EFFEIFE

Message  Sylvestre le Lun 30 Juin 2014 - 19:47

Bonsoir
Je pense aussi faire ce petit module: j'ai la voie prêtre, la plateforme basse, les chandelles, et j'ai manqué de bois pour le plate forme.
Je suis avec grand interret ce qui ce passe à coté, et je ne me presse pas: des la plate forme de voie découpée, je vous fais des tofs (ce week certainement)
A bientot
Sylvestre
Sylvestre

Messages : 302
Date d'inscription : 09/06/2014
Age : 58
Localisation : Landes (et il y a de la place !!)


Revenir en haut Aller en bas

57, rue EFFEIFE Empty Re: 57, rue EFFEIFE

Message  jeanmichelfr11 le Mer 2 Juil 2014 - 12:08

Bonjour,

Le quai haut est terminé (ou quasiment) :

57, rue EFFEIFE Quai_h10
il manque à mettre "le béton", puis du sable et un peu d'herbes...

57, rue EFFEIFE Quai_h11
une autre vue du quai haut...

L'abri de quai est terminé :

57, rue EFFEIFE 57ff0110
La photo est un peu floue, désolé... Ce coté ne sera pas visible sur le réseau...  Embarassed  Embarassed  Embarassed

57, rue EFFEIFE 57ff0210
J'ai peint les remplissages des murs pour qu'ils soient en harmonie avec le  futur BV...

57, rue EFFEIFE 57ff0310
Le coté visible sur le réseau... Je sais c'est pas beau... Very Happy Very Happy Very Happy

Pour les amoureux de la patines, je suis désolé, mais la gare aura subit un GRAND nettoyage (attention, je ne râle pas) Laughing Laughing Laughing

Amicalement...

jeanmichelfr11
jeanmichelfr11
jeanmichelfr11

Messages : 1433
Date d'inscription : 08/11/2012
Age : 59
Localisation : Narbonne (Aude)


http://j.olmos.free.fr/

Revenir en haut Aller en bas

57, rue EFFEIFE Empty Re: 57, rue EFFEIFE

Message  Sylvestre le Mer 2 Juil 2014 - 12:19

Hello
les bordures de ton quai (pierres marrons) c'est fait avec quoi ??
Sylvestre
Sylvestre

Messages : 302
Date d'inscription : 09/06/2014
Age : 58
Localisation : Landes (et il y a de la place !!)


Revenir en haut Aller en bas

57, rue EFFEIFE Empty Re: 57, rue EFFEIFE

Message  jeanmichelfr11 le Mer 2 Juil 2014 - 13:26

Ce sont des feuilles imitation pierres de chez Vollmer ou Faller, forcemment, j'ai découpé juste au niveau de la marque et de la réf.  Embarassed
jeanmichelfr11
jeanmichelfr11

Messages : 1433
Date d'inscription : 08/11/2012
Age : 59
Localisation : Narbonne (Aude)


http://j.olmos.free.fr/

Revenir en haut Aller en bas

57, rue EFFEIFE Empty Re: 57, rue EFFEIFE

Message  Sylvestre le Mer 2 Juil 2014 - 17:35

C' est plat ?? Y'a pas de relief ??
Sylvestre
Sylvestre

Messages : 302
Date d'inscription : 09/06/2014
Age : 58
Localisation : Landes (et il y a de la place !!)


Revenir en haut Aller en bas

57, rue EFFEIFE Empty Re: 57, rue EFFEIFE

Message  jeanmichelfr11 le Mer 2 Juil 2014 - 18:44

Les pierres sont en relief et les joints en creux, cela donne un bel effet... Et la marque c'est bien VOLLMER référence 6049...
jeanmichelfr11
jeanmichelfr11

Messages : 1433
Date d'inscription : 08/11/2012
Age : 59
Localisation : Narbonne (Aude)


http://j.olmos.free.fr/

Revenir en haut Aller en bas

57, rue EFFEIFE Empty Re: 57, rue EFFEIFE

Message  Sylvestre le Mer 2 Juil 2014 - 19:04

Merci
Sylvestre
Sylvestre

Messages : 302
Date d'inscription : 09/06/2014
Age : 58
Localisation : Landes (et il y a de la place !!)


Revenir en haut Aller en bas

57, rue EFFEIFE Empty Re: 57, rue EFFEIFE

Message  jeanmichelfr11 le Dim 17 Juil 2016 - 6:03

Bonjour,

Je remet au goût du jour ce fil, car, je suis en train de faire le même plan de voie à une exception près j'ai remplacé un aiguillage droit par un aiguillage à gauche pour accéder à l'annexe traction... En fait deux possibilité de plan :

- 1° une avec deux aiguillages à droite et un à gauche,

- 2° l'autre avec trois aiguillages à droite, (dont un donnant accès à un quai haut pour charger les bestiaux) et un aiguillage à gauche pour l'annexe traction.

Les plans suivent.

le BV sera celui-ci de chez Architecture & Passions, le voici en photo :

57, rue EFFEIFE Loudon14

Amicalement.
jeanmichelfr11
jeanmichelfr11

Messages : 1433
Date d'inscription : 08/11/2012
Age : 59
Localisation : Narbonne (Aude)


http://j.olmos.free.fr/

Revenir en haut Aller en bas

57, rue EFFEIFE Empty Re: 57, rue EFFEIFE

Message  jeanmichelfr11 le Dim 17 Juil 2016 - 6:47

jeanmichelfr11 a écrit:En fait deux possibilité de plan :

- 1° une avec deux aiguillages à droite et un à gauche,

- 2° l'autre avec trois aiguillages à droite, (dont un donnant accès à un quai haut pour charger les bestiaux) et un aiguillage à gauche pour l'annexe traction.

Les plans suivent :

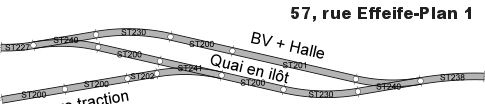

57, rue EFFEIFE Rue-ef11
première possibilité...

57, rue EFFEIFE Rue-ef10
deuxième possibilité...

Je ne sais pas ce que vous en pensez mais la deuxième solution à l'air intéressante, non ?

Edit de 9h03 : hier, j'ai commencé le sol de la future remise :

57, rue EFFEIFE Sol-re10

il me rest à égaliser tout ça, passer une couche de gesso et une peinture noire puis ballastage de la voie de l'annexe. Concernant le plan de voie, il me manque les éléments suivant, objet d'une prochaine commande :

- peco ST-230 x 2,
- peco ST-227 x 2.

Avec ça je vais en profiter pour commander des forets de 0,3 mm à 1,6 mm et ça :

57, rue EFFEIFE Brek-810

Comme ça je vais pouvoir créer une société de transport... Affaire à suivre ! ! !


Amicalement.
jeanmichelfr11
jeanmichelfr11

Messages : 1433
Date d'inscription : 08/11/2012
Age : 59
Localisation : Narbonne (Aude)


http://j.olmos.free.fr/

Revenir en haut Aller en bas

57, rue EFFEIFE Empty Re: 57, rue EFFEIFE

Message  ROULAPLA le Dim 17 Juil 2016 - 16:12

Jolis les Berliet.

Fini ça devrait être super ce coin de réseau.

.
ROULAPLA
ROULAPLA

Messages : 207
Date d'inscription : 01/09/2015
Age : 71
Localisation : Bretagne 22


Revenir en haut Aller en bas

57, rue EFFEIFE Empty Re: 57, rue EFFEIFE

Message  Nicolas le Dim 17 Juil 2016 - 16:49

Ca fait plusieurs post que je voie ça.
C'est quoi un BV ?
Une Boite de vitesses ? Razz
Nicolas
Nicolas
Moderateur

Messages : 1262
Date d'inscription : 16/10/2011
Age : 44
Localisation : Angers

Echelle(s) utilisée(s) : HO - 2 rails
Type d'alimentation :
  • Digital


Revenir en haut Aller en bas

57, rue EFFEIFE Empty Re: 57, rue EFFEIFE

Message  jeanmichelfr11 le Dim 17 Juil 2016 - 17:05

BV = Bâtiment-Voyageurs Very Happy
jeanmichelfr11
jeanmichelfr11

Messages : 1433
Date d'inscription : 08/11/2012
Age : 59
Localisation : Narbonne (Aude)


http://j.olmos.free.fr/

Revenir en haut Aller en bas

57, rue EFFEIFE Empty Re: 57, rue EFFEIFE

Message  jeanmichelfr11 le Lun 18 Juil 2016 - 17:37

Bonjour,

Aujourd'hui passage du gesso sur le sol de la (future) remise de l'annexe traction :


57, rue EFFEIFE Sol-re12


Demain am, peinture en noir mat dudit sol et pose du ballast de la voie de l'annexe, et, installation de la pancarte "D".

Ensuite on posera le moteur sous la planche de roulement, et, câblera l'aiguille d'accès à celle-ci.

Amicalement.
jeanmichelfr11
jeanmichelfr11

Messages : 1433
Date d'inscription : 08/11/2012
Age : 59
Localisation : Narbonne (Aude)


http://j.olmos.free.fr/

Revenir en haut Aller en bas

57, rue EFFEIFE Empty Re: 57, rue EFFEIFE

Message  jeanmichelfr11 le Mer 20 Juil 2016 - 5:27

Bonjour,

Ca y est, les sols de l'annexe sont fait et les rails colorés ;

57, rue EFFEIFE Sol-re13


reste le ballast ! ! !

Amicalement.
jeanmichelfr11
jeanmichelfr11

Messages : 1433
Date d'inscription : 08/11/2012
Age : 59
Localisation : Narbonne (Aude)


http://j.olmos.free.fr/

Revenir en haut Aller en bas

57, rue EFFEIFE Empty Re: 57, rue EFFEIFE

Message  Grolandais le Sam 23 Juil 2016 - 14:58

Bravo Jean-Michel !

Ça prend forme, c'est, si je peux me permettre, "en bonne voie" Very Happy

J'adore ces vieux coucous, les Berliet, les Bernard qui leur ressemblent Smile

Bonne continuation !

- Antonin "Grolandais" Very Happy
Grolandais
Grolandais

Messages : 277
Date d'inscription : 19/12/2015
Age : 34
Localisation : Penn Ar Bed - Finistère

Echelle(s) utilisée(s) : TT
Type d'alimentation :
  • Analogique


http://les-trains-du-troll.eklablog.com/

Revenir en haut Aller en bas

57, rue EFFEIFE Empty Re: 57, rue EFFEIFE

Message  jeanmichelfr11 le Dim 24 Juil 2016 - 14:03

Merci beaucoup.
jeanmichelfr11
jeanmichelfr11

Messages : 1433
Date d'inscription : 08/11/2012
Age : 59
Localisation : Narbonne (Aude)


http://j.olmos.free.fr/

Revenir en haut Aller en bas

57, rue EFFEIFE Empty Re: 57, rue EFFEIFE

Message  Nico-59 le Mar 26 Juil 2016 - 13:15

jeanmichelfr11 a écrit:
jeanmichelfr11 a écrit:En fait deux possibilité de plan :

- 1° une avec deux aiguillages à droite et un à gauche,

- 2° l'autre avec trois aiguillages à droite, (dont un donnant accès à un quai haut pour charger les bestiaux) et un aiguillage à gauche pour l'annexe traction.

Les plans suivent :

57, rue EFFEIFE Rue-ef11
première possibilité...

57, rue EFFEIFE Rue-ef10
deuxième possibilité...

Je ne sais pas ce que vous en pensez mais la deuxième solution à l'air intéressante, non ?


Forcément, le plan 2 t'offre plus de possibilités de manoeuvre et de jeu après. C'est celui que je choisirai perso...
Nico-59
Nico-59
Moderateur

Messages : 1255
Date d'inscription : 24/10/2011

Revenir en haut Aller en bas

57, rue EFFEIFE Empty Re: 57, rue EFFEIFE

Message  Fab le Mer 27 Juil 2016 - 6:51

pas assez présent donc je rate des sujets

la version n° 2 est bien meilleure pour le jeux

jolies avancées
tous mes encouragements !

Fab

Messages : 2124
Date d'inscription : 05/07/2012
Age : 57
Localisation : Plouhinec (Finistère)

Echelle(s) utilisée(s) : 1/87 (HO)
Type d'alimentation :
  • Analogique


Revenir en haut Aller en bas

57, rue EFFEIFE Empty Re: 57, rue EFFEIFE

Message  jeanmichelfr11 le Lun 8 Aoû 2016 - 15:42

Bonjour,

Aujourd'hui travail sur l'aménagement du "dépôt" je sais c'est un grand mot, mais quand on aime... :

57, rue EFFEIFE Rue-ef12
Construction de la nouvelle remise (parue dans "Clés pour Le Train Miniature" n°10) encore à plat...

Assemblage demain.

Amicalement.
jeanmichelfr11
jeanmichelfr11

Messages : 1433
Date d'inscription : 08/11/2012
Age : 59
Localisation : Narbonne (Aude)


http://j.olmos.free.fr/

Revenir en haut Aller en bas

57, rue EFFEIFE Empty Re: 57, rue EFFEIFE

Message  Fab le Lun 8 Aoû 2016 - 15:51

jolie petite remise !
vivement de la voir assemblée

Fab

Messages : 2124
Date d'inscription : 05/07/2012
Age : 57
Localisation : Plouhinec (Finistère)

Echelle(s) utilisée(s) : 1/87 (HO)
Type d'alimentation :
  • Analogique


Revenir en haut Aller en bas

57, rue EFFEIFE Empty Re: 57, rue EFFEIFE

Message  ROULAPLA le Lun 8 Aoû 2016 - 17:08

Joli joli joli .

Tu n' aurais pas scanné les plans par hasard ?

Je verrais bien ce bâtiment sur mon futur plateau.

.
ROULAPLA
ROULAPLA

Messages : 207
Date d'inscription : 01/09/2015
Age : 71
Localisation : Bretagne 22


Revenir en haut Aller en bas

57, rue EFFEIFE Empty Re: 57, rue EFFEIFE

Message  jeanmichelfr11 le Lun 8 Aoû 2016 - 22:24

Non, désolé, je n'ai pas de scanner, ça m'embête d'ailleur.


Amicalement.
jeanmichelfr11
jeanmichelfr11

Messages : 1433
Date d'inscription : 08/11/2012
Age : 59
Localisation : Narbonne (Aude)


http://j.olmos.free.fr/

Revenir en haut Aller en bas

57, rue EFFEIFE Empty Re: 57, rue EFFEIFE

Message  ROULAPLA le Lun 8 Aoû 2016 - 22:34

Bah, pas grave.

Merci .

Mais tu devrais investir dans une imprimante qui fait scanner, on peut faire tout plein de choses avec.

On en trouve à moins de 100 euros, ensuite c' est le prix des cartouches qui fait mal si on imprime à tort et à travers...

Un document ou un plan que tu chopes sur les images Google retravaillé avec Microsoft Office Picture Manager ou bien Paint et tu fais des miracles pour rien du tout...

Ensuite tu imprimes sur du papier assez lourd que tu colles sur du carton et le tour est joué...
ROULAPLA
ROULAPLA

Messages : 207
Date d'inscription : 01/09/2015
Age : 71
Localisation : Bretagne 22


Revenir en haut Aller en bas

57, rue EFFEIFE Empty Re: 57, rue EFFEIFE

Message  jeanmichelfr11 le Ven 12 Aoû 2016 - 11:48

Bonjour,

Ma commande concernant des éléments de rails manquants ainsi que des forets et un Berliet est partit ce matin... Vivement la semaine prochaine !

Amicalement.
jeanmichelfr11
jeanmichelfr11

Messages : 1433
Date d'inscription : 08/11/2012
Age : 59
Localisation : Narbonne (Aude)


http://j.olmos.free.fr/

Revenir en haut Aller en bas

57, rue EFFEIFE Empty Re: 57, rue EFFEIFE

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 6 1, 2, 3, 4, 5, 6  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
